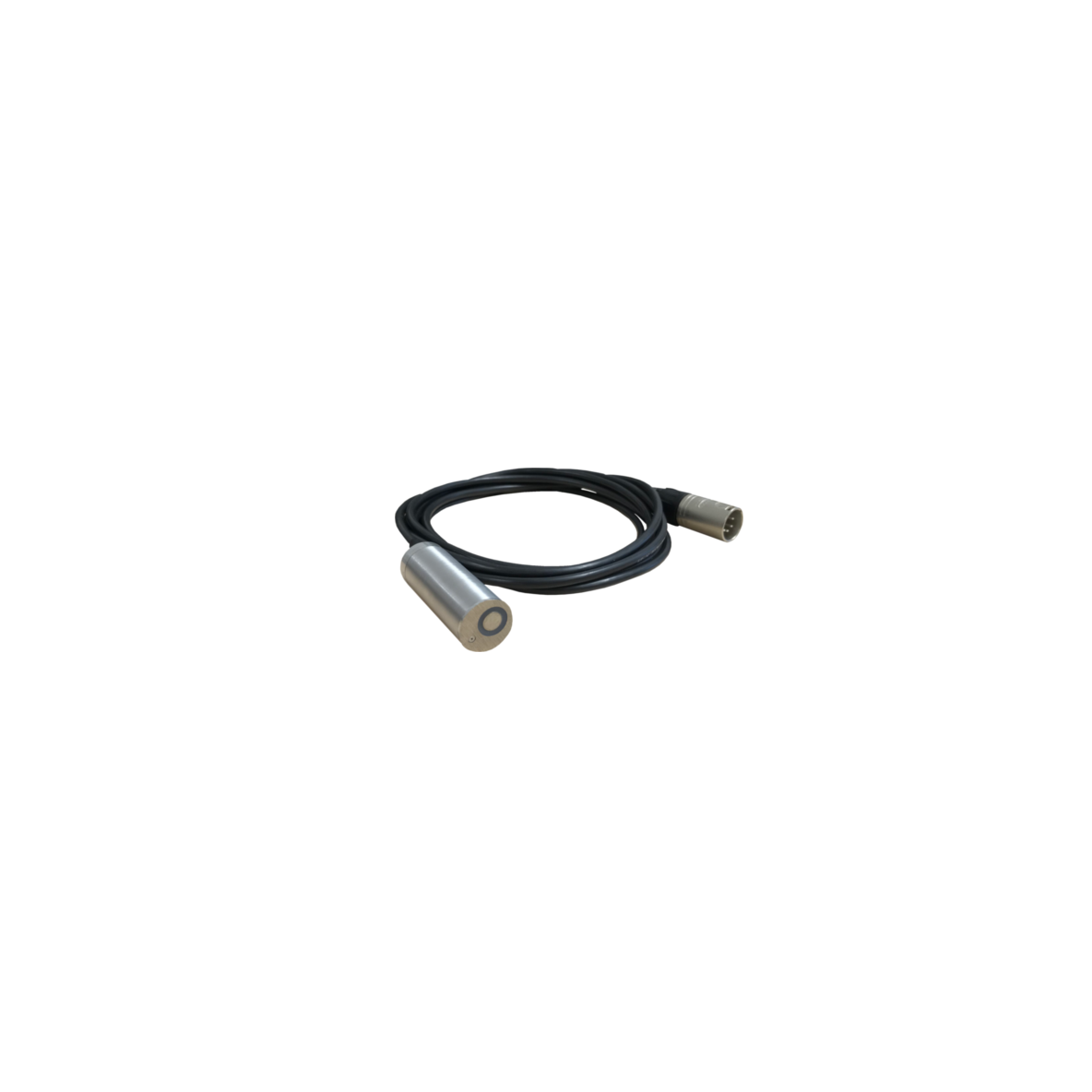

Le microphone à ultrasons à électret TM20, ainsi que le TM10, ont tous deux été spécialement conçus pour être montés dans le mur de la tour de grandes éoliennes pour la détection qualitative de l’activité des chauves-souris au niveau des extrémités inférieures du rotor. Alors que le microphone tour TM10 se concentrait sur le plus petit diamètre possible, le TM20 comprend un haut-parleur de signal de test de 40 kHz en plus du microphone. Comme on le sait déjà sur les disques de microphone pour nacelles, ce haut-parleur est utilisé pour lire une tonalité de test quotidienne de 40 kHz pour vérifier et enregistrer la sensibilité du microphone lors d’une surveillance continue à l’heure de journal. Avec un diamètre de microphone de seulement 20 mm, le diamètre requis du trou de montage pour le TM20 est encore extrêmement petit avec 22 mm. Pour le montage dans le mur de la tour, le TM20 - Mounting-Kit en option est disponible. Le trépied du kit de montage glisse le long d’une tige fixée au microphone. Ainsi, le microphone peut être facilement fixé dans les murs de la tour avec différentes épaisseurs de paroi jusqu’à 450 mm et permet un positionnement défini de la pointe du microphone. Le trépied est monté sur le mur intérieur de la tour à l’aide de pieds magnétiques, de tampons adhésifs ou de vis (Plan de forage - TM20). Pour éviter la pénétration de l’eau de pluie à travers le trou de montage, il peut être percé légèrement en pente dans le mur de la tour. Pour augmenter encore la fiabilité du microphone dans des conditions météorologiques défavorables, le TM20 intègre un microphone chauffant, ce qui réduit la condensation sur le microphone. Grâce au boulon de montage M3 à l’arrière du microphone, le microphone est également idéal pour d’autres situations de mesure, telles que sur des mâts de mesure, en plus de l’utilisation dans la tour des éoliennes. Comme tous nos autres microphones, le TM20 est bien sûr compatible avec tous les systèmes BATmode et donc aussi avec les UltraSoundGate 116Hnbm et 416Hnbm d’Avisoft Bioacoustics.
Remarques:
Afin d’éviter le forage long et coûteux du trou de montage lorsque l’éolienne est déjà construite, il est conseillé de contacter le fabricant de l’éolienne avant la livraison de l’éolienne. Ainsi, un trou correspondant peut déjà être considéré dans le processus de fabrication. Pour réduire les interférences électromagnétiques, nous recommandons de placer la BATbox avec le système de détection aussi près que possible du trou du microphone et aussi loin que possible des sources d’interférence telles que les câbles d’alimentation et de commande. Pour cela, le microphone est livré avec un câble de connexion de 3 m. En principe, il est également possible d’installer la BATbox sur la base de la tour et d’utiliser un câble microphone étendu. Cependant, cela peut entraîner une réduction significative de la qualité d’enregistrement. Propriétés: Knowless FG - Capsule de microphone
Haut-parleur de signal de test 40 kHz
Chauffage du microphone
Niveau approximatif d’auto-bruit d’entrée (bande passante: 30-50 kHz): 26 dB SPL
Sensibilité approximative: 500mV / Pa
Alimentation: 5V / 25mA fourni par UltraSoundGate xx16Hnbm
Connecteur: prise XLR-5 mâle
∅ 20mm / Longueur 55mm
Trou de forage requis ∅: 22mm
Boulon de montage M3
Longueur du câble: 3m
Kit de montage pour trépied TM20 disponible en option pour le montage mural en tour
